产品描述
产品介绍
TH30F10030C8是通合公司专为充电桩开发的一款高效率、高功率密度的直流充电模块。输出电压可达1000V，且在300-1000VDC范围内恒功率30kW。国网三统一尺寸，方便用户更新迭代。。
产品特点
1、符合国网三统一尺寸，宽恒功率范围300-1000V。
2、超低的待机功耗：＜10W。
3、超低的谐波电流：THD≤4%
4、超宽的工作温度范围：-40~75℃。
5、超宽的电压输入范围：285-475VAC。
6、超高的转化效率：峰值效率≥96%。
参数性能
| 交流输入 | 输入电压 | 额定电压380VAC；三相无中线；工作范围285-475VAC |
| 输入频率 | 50±5Hz | |
| 输入功率因数 | ≥0.99 | |
| 输入过压保护 | 487±10VAC | |
| 输入欠压保护 | 270±10VAC | |
| 直流输出 | 输出额定功率 | 30kW |
| 输出电压范围 | 50~1000VDC | |
| 输出电流范围 | 0.5~100A | |
| 输出恒功率区间 | 输出300-1000VDC时，输出恒功率30kW | |
| 峰值效率 | ≥96% | |
| 软启动时间 | 3~8S | |
| 短路保护 | 自行回卷保护 | |
| 稳压精度 | ≤±0.5 | |
| THD | ≤5% | |
| 稳流精度 | ≤±1% | |
| 均流不平衡度 | ≤±5% | |
| 工作环境 | 工作温度 | -40℃~+75℃ |
| 相对湿度 | ≤95%无凝露 | |
| 海拔高度 | ≤2000m，2000m以上考虑降额 | |
| 产品特性 | 散热方式 | 风冷 |
| 待机功耗 | ＜10W | |
| 通讯总线协议 | CAN | |
| 地址设置 | 数码屏显示、按键操作 | |
| 模块尺寸（不含把手） | 长*宽*高：460mm*218mm*84mm | |
| 重量 | ≤13kg | |
| MTBF | 500000小时 |

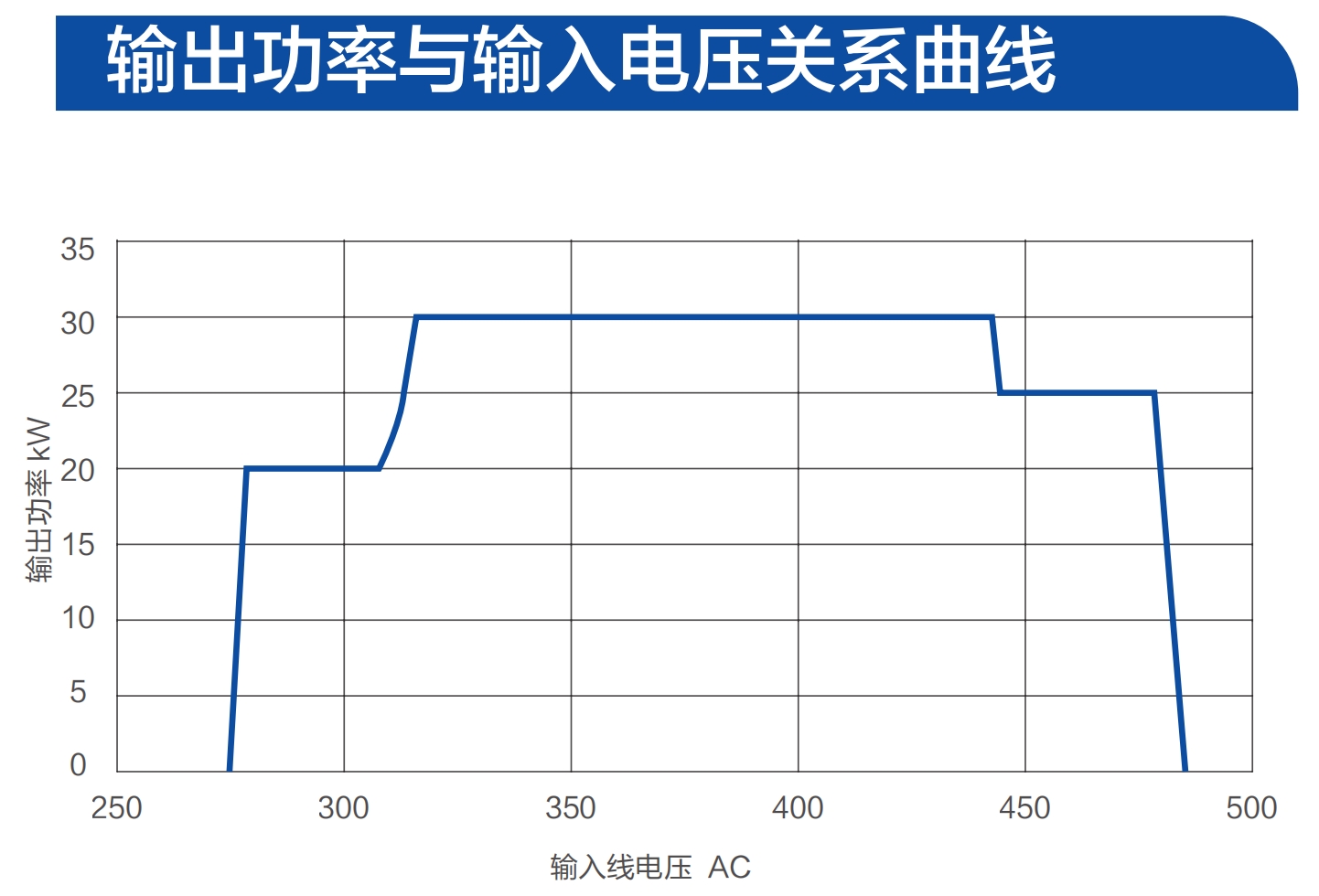

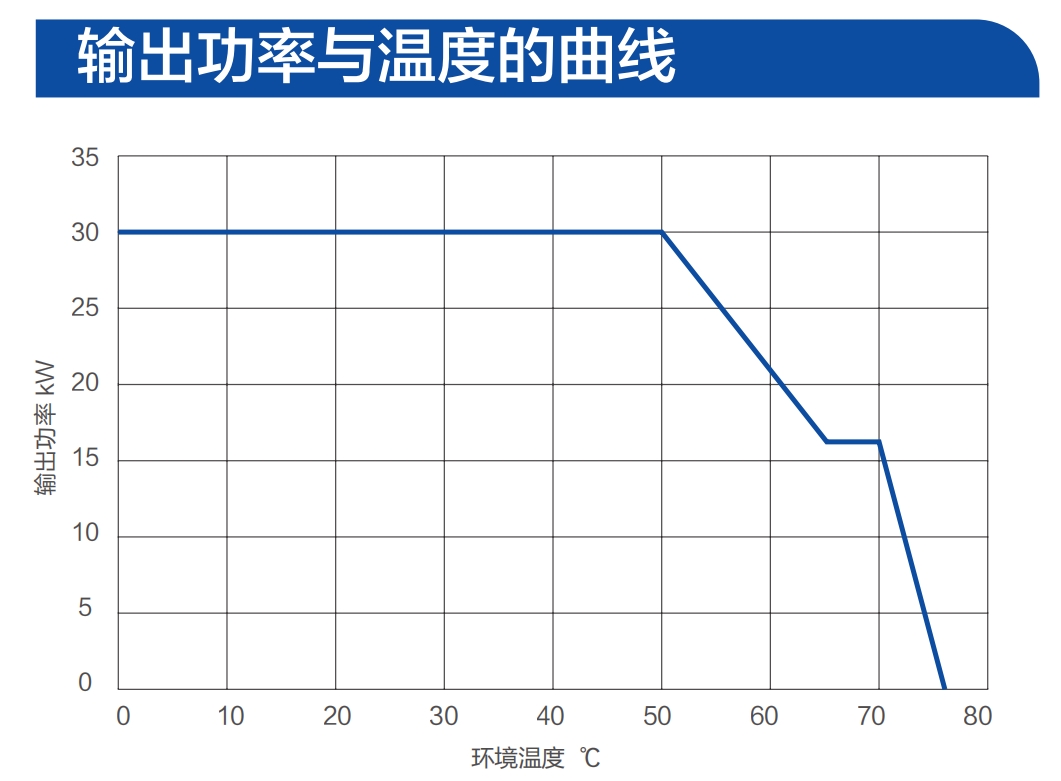

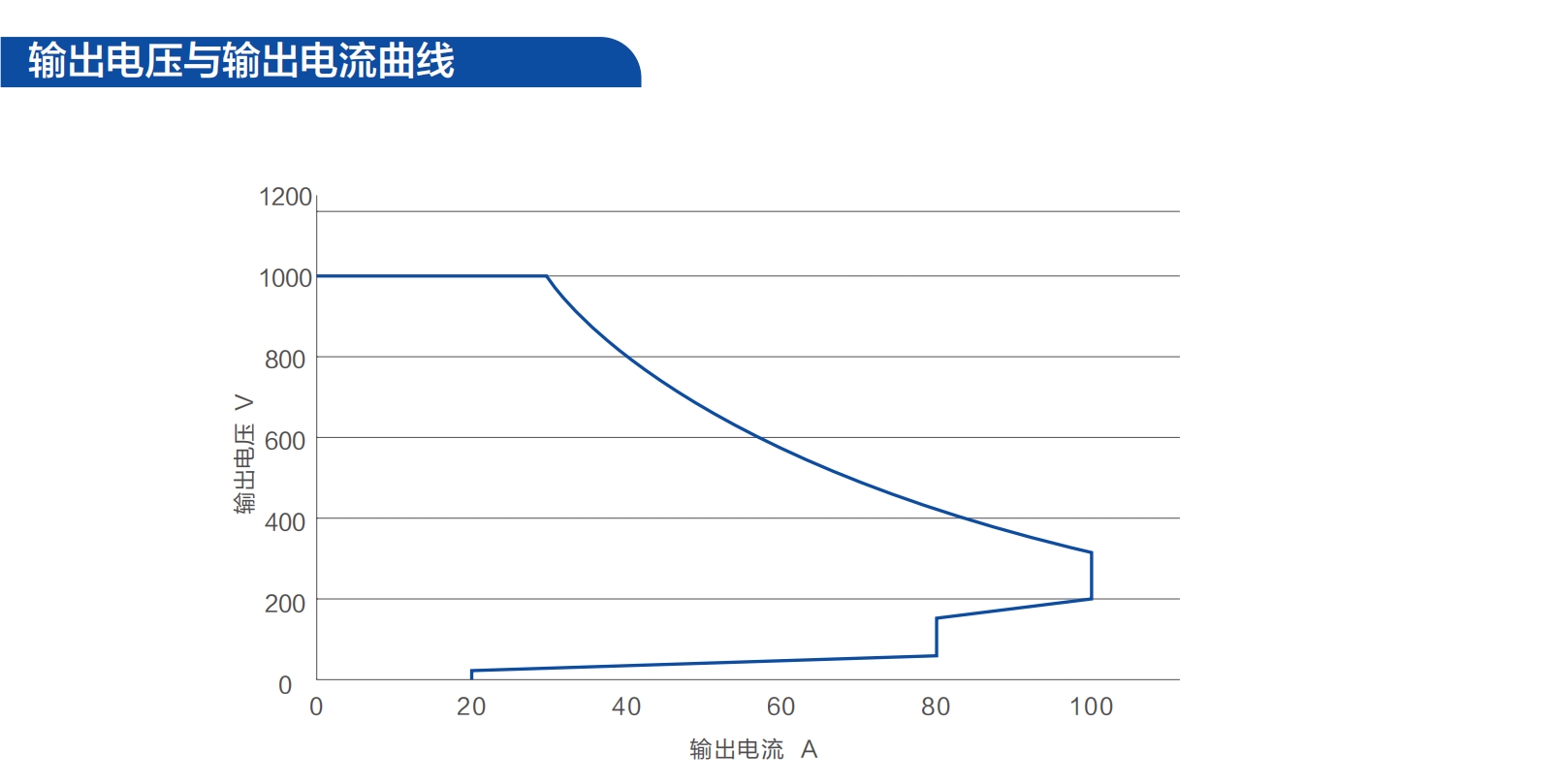

曲线图
 |
 |
 |
|
